DC-DC 升压转换器
下载datasheet
加入购物车
收藏
- 产品介绍
- 技术资料
- 参数对比
产品特征
特性：
- 宽输入电压范围：2.7V-12V
- 宽输出电压范围：4.5V-12.6V
- 全集成的 17mΩ 高侧 FET 和 14mΩ 低侧 FET
- 在Vin=3.3V，Vout=9V/2A时效率高达93%
- 高达 9.5A 的可编程峰值开关电流限
- 典型关断电流：1uA
- 静态电流：150uA
- 可调开关频率：200KHz 至 2.2MHz
- 轻负载下 PFM 工作模式
- 内部软启动和外部补偿
- 逐周期过流保护
- 输出过压保护
- 过热保护：160°C
- QFN-11 2mm x 2.5mm 封装
描述：
SCT1271是一款高效率，全集成 17mΩ 高侧MOSFET和14mΩ低侧MOSFET的同步升压转换器， 在2.7V 至 12V 输入电压范围，支持单节电池或两节锂离子/聚合物电池和高达 9.5A 的峰值开关电流。开关电流限可以通过外部电阻进行调节。SCT1271具有 7A 连续开关电流能力，并提供高达 12.6V 的输出电压。
SCT1271采用自适应恒定关断时间峰值电流控制以提供快速瞬态。外部补偿网络允许灵活设置环路动态，以实现在不同负载下的最佳瞬态性能。 SCT1271在重载时工作在PWM模式，在轻载条件下工作在PFM模式来提高效率。开关频率可通过外部电阻从200KHz到2.2MHz进行调节。
SCT1271具有输出电压过压和过热保护功能。 该器件采用QFN-11 2mmx2.5mm封装。
SCT1271采用自适应恒定关断时间峰值电流控制以提供快速瞬态。外部补偿网络允许灵活设置环路动态，以实现在不同负载下的最佳瞬态性能。 SCT1271在重载时工作在PWM模式，在轻载条件下工作在PFM模式来提高效率。开关频率可通过外部电阻从200KHz到2.2MHz进行调节。
SCT1271具有输出电压过压和过热保护功能。 该器件采用QFN-11 2mmx2.5mm封装。
应用：
- 蓝牙音箱
- 便携式POS终端
- 快充移动电源
- 电子烟
- 户外手电

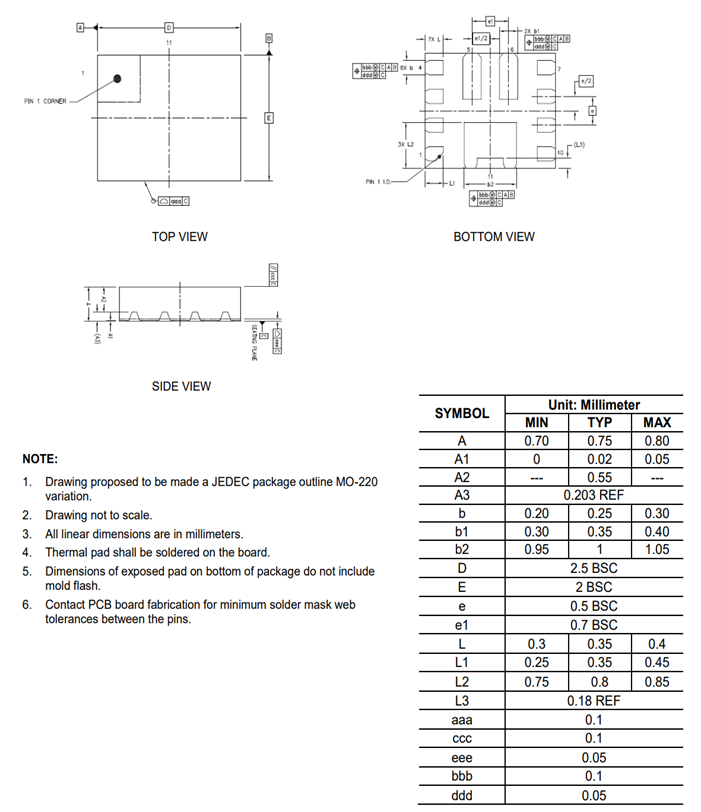

封装信息
技术资料
| 标题 | 时间 | 下载 |
|---|---|---|
| SCT1271 Datasheet Rev 1.3 | 2024-12-16 |
 下载
|
参数对比
加入对比
DC-DC 升压转换器 开关电源
| 对比参数 |
SCT1271FQAR
|
SCT1270FQAR
|
DC-DC 升压转换器 开关电源 |
|---|---|---|---|
| 输入电压范围(V) | 2.7-12 | 2.7-12 | |
| 输出电压范围(V) | 4.5-12.6 | 4.5-12.6 | |
| 过流保护阈值(A) | 9.5 | 9.5 | |
| 上管导通电阻(mΩ) | 17 | 17 | |
| 下管导通电阻(mΩ) | 14 | 14 | |
| 轻载工作模式 | PFM | FPWM | |
| 静态电流 (uA) | 150 | 450 | |
| 开关频率 (Hz) | 200K-2.2M | 200K-2.2M | |
| 功能 | Internal SS | Internal SS | |
| 封装和管脚数 | QFN-11L_2*2.5 | QFN-11L_2*2.5 |
